3H-W工业级无触点智能稳压器

3H-W工业级无触点智能稳压器

一、适用范围
       本系列工业级无触点智能稳压器3H-W,与其他形式稳压器相比具有容量大、效率高、无波形畸变、电压调节响应时间快，适用负载广发的特点，本系列产品设有过压、欠压、过流等保护功能，使用安装方便，运行可靠。产品采用最新DSP运算计量芯片控制技术、快速交流采样技术、有效值校正技术、电流过零切换技术和快速补偿稳压技术，将智能仪表、快速稳压和故障诊断结合在一起，产品安全、高效、精密。
       产品主要由隔离变压器、SCR模块、CPU控制核心、安全保护装置组成，实现了全无触点控制。广泛应用于工业、交通、邮电、通信、国防、铁路、科研等领域的大型机电设备、生产流水线、电梯、医疗器械、刺绣轻纺设备、空调、广播电视、家用电器及大楼照明等需要稳定电压的用电设备。


二、产品特点

2.1 CUP智能控制、数字电路、稳定可靠。

2.2 智能液晶显示：智能仪表实时显示电压、电流有效值，清晰、准确、人性化人机操作界面。

2.3 三相分调，输出电压不平衡度小于1%，每相输出电压的精度不变，无触点、无磨损、免维护。

2.4 高速反应：稳压响应时间在40毫秒以内，对电脑自动化、设备及仪器，不产生电压变化影响。

2.5 高精度：产品输出电压精度±1%~±5%可设定，最高稳压精度为±1%。

2.6 通讯接口：机内配置RS-232通讯接口（选购）。

2.7 抗干扰、净化能力强、使输出电力完全纯净。

2.8 适用范围广：稳定范围宽，可满足电源电网质量差、电压波动范围大的场所及设备使用。

2.9 保护功能齐全：设有过载、过压、欠压、短路等故障显示和保护功能，确保稳压器及负载安全运行。

2.10 预置功能强：过流保护限值可以任意设定。

2.11适应性强：对电网和负载的适应性强，可在各种恶劣的电网和复杂的负载情况下，可靠地连续稳定工作。

2.12 输出电压波形无畸变：采用电流过零切换技术，在切换过程中无断流、无浪涌电流产生、波形无畸变。

2.13 损耗低：电力损耗最小，空载损耗小于0.5%。

2.14 有旁路功能，易维护：可在“稳压”与“旁路直通供电”之间切换，方便故障维修时使用。

三、工作原理方框图：

注：此图为一相的原理方框图，三相原理方框图为3个一相原理方框图。

四、正常工作条件和安装条件

4.1安装环境周围空气温度上限值为+40℃，且其24h内的平均 温度值不超过+35℃。周围空气温度下限值为-5℃。

4.2 安装地点的海拔不超过2000m（大于2000m时须降容使用）。

4.3最高温度为+40℃时，空气的相对湿度不超过+50%，在较低的温度下可以允许有较高的相对湿度。例如20℃时达到90%。对由于温度变化偶尔产生的凝露应采取特殊的措施。

4.4 户内使用，应通风良好，无明显污秽、腐蚀性气体、粉尘、可燃物和可燃气体。

4.5 水平安装，无显著摇动和冲击震动。

4.6 稳压器间的输出端不能并联使用。

注：不符合上述规定的特殊使用条件应由使用单位和我公司协商确定。

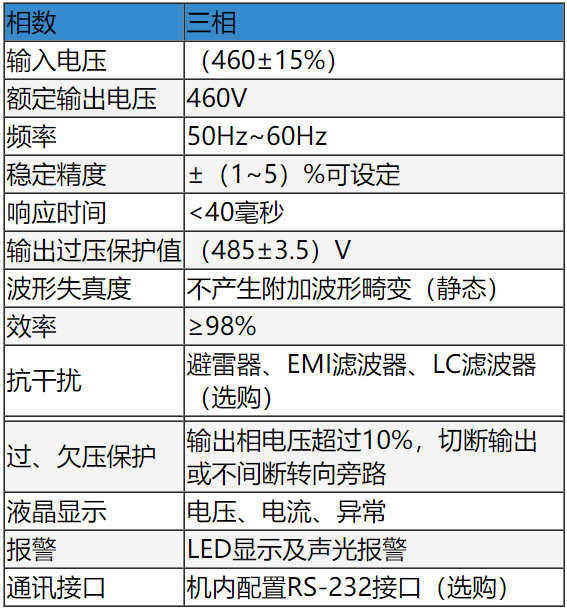

五 主要参数及技术性能：

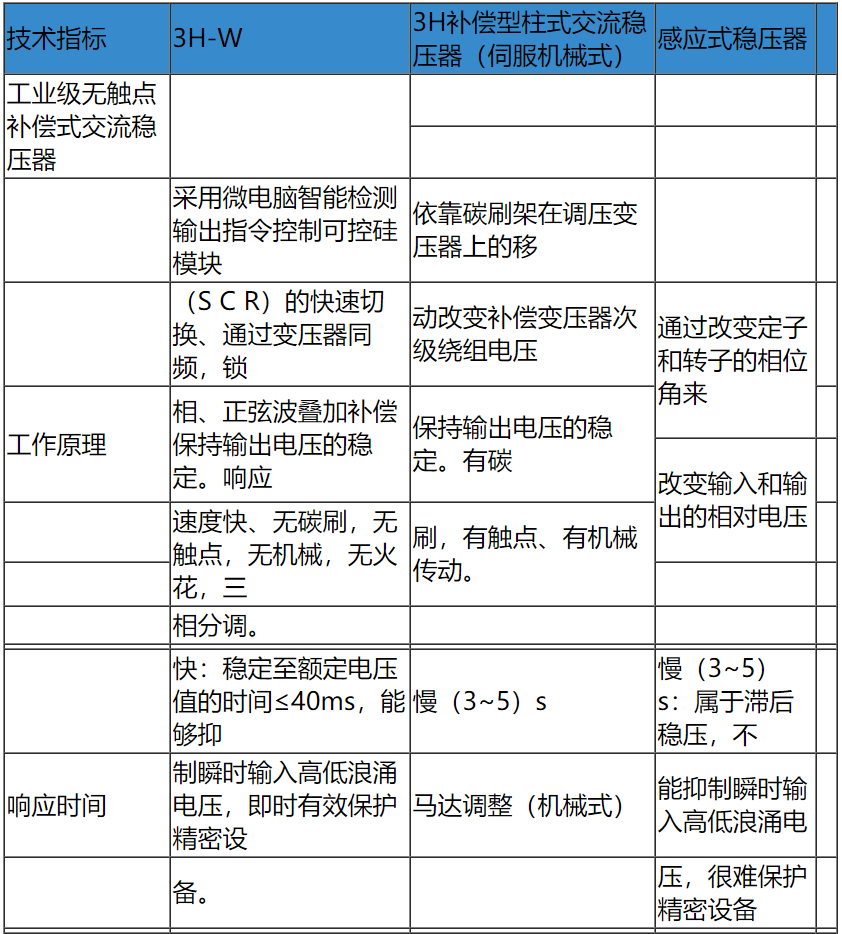

六、技术性能比较：

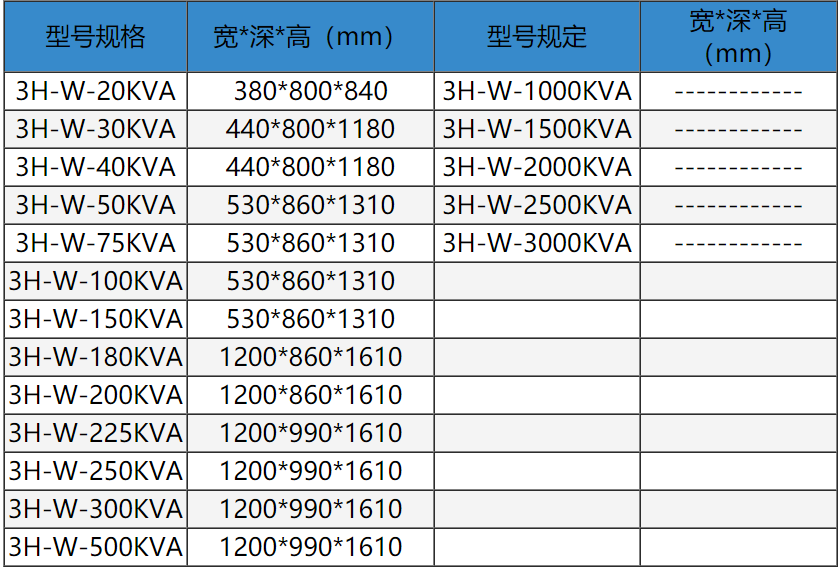

七、外形尺寸




 九、订货须知

9.1 选型方法。稳压器一般按下面公式选型

S=PS`/COSφ式中：S-实际需要的稳压器容量，P-负载功率，S`-安全

系数，COSφ-负载功率因数。

9.2 功率因数及安全系数

9.2.1纯阻性负载：功率因数为1（如：电阻丝、电炉等），安全系数：1.1﹣1.5。
9.2.2感性负载：功率因数一般为0.6-0.8（如：电梯、空调、电动机类设备），安全系数：1.5-3。

9 . 2 . 3 容性负载：功率因数一般为 0 . 6 - 0 . 8 （如：微机机房、广播电视等）、安全系数：1.5-2。

9.2.4综合性负载：功率因数一般为0.6-0.7（如：工厂、宾馆及家用电器综合负载），安全系数：1.5-2.5。

安全系数选取原则参考：感性容性负载环境下，选型时因负载的启动电流较大，对稳压器会造成冲击，为保证产品能安全运行，选型时必须慎选安全系数。
